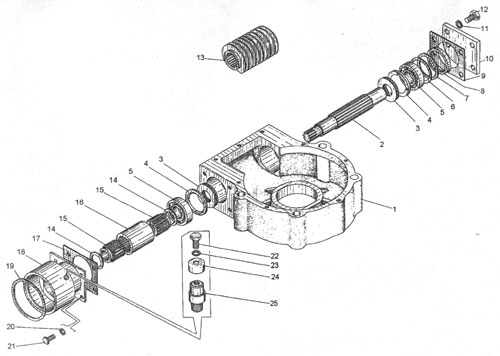

Редуктор поворота отвала (ДЗ-98.29.00.000)
| Поз. |
Обозначение | Наименование | Количество
в сборочной единице | | 1 | ДЗ-98.29.00.001 | Корпус | 1 | | 2 | ДЗ-98.29.00.017 | Вал червяка | 1 | | 3 | 8308 7872 | Подшипник | 2 | | 4 | ДЗ-98.29.00.005 | Кольцо упорное | 2 | | 5 | 308 8338 | Подшипник | 2 | | 6 | Д395Б.01.025 | Прокладка | 2 | | 7 | Д395Б.01.026 | Прокладка | 4 | | 8 | Д395Б.01.052 | Кольцо | 1 | | 9 | ДЗ-98.29.00.006 | Прокладка | 1 | | 10 | ДЗ-98.29.00.008 | Крышка подшипника | 1 | | 11 | 16.65Г.069 6402 | Шайба | 4 | | 12 | М16-6gх35.58.019 7798 | Болт | 4 | | 13 | ДЗ-98.29.00.003 | Червяк | 1 | | 14 | С50 13940 | Кольцо | 2 | | 15 | ДЗ-98.29.00.024 | Муфта | 1 | | 16 | ДЗ-98.29.00.025 | Муфта | 1 | | 17 | ДЗ-98.29.00.019 | Прокладка | 1 | | 18 | ДЗ-98.29.00.036 | Проставка | 1 | | 19 | ДЗ-98.29.00.016 | Прокладка | 1 | | 20 | 12.65Г.069 6402 | Шайба | 4 | | 21 | М12-6gх40.56.019 7796 | Болт | 4 | | 22 | М8-6gх20.56.019 7796 | Болт | 4 | | 23 | 8.65Г.069 6402 | Шайба | 1 | | 24 | Д395.0503.107 | Ограничитель | 1 | | 25 | Д395А.0201.918-3 | Сапун | 1 |
|
 |
