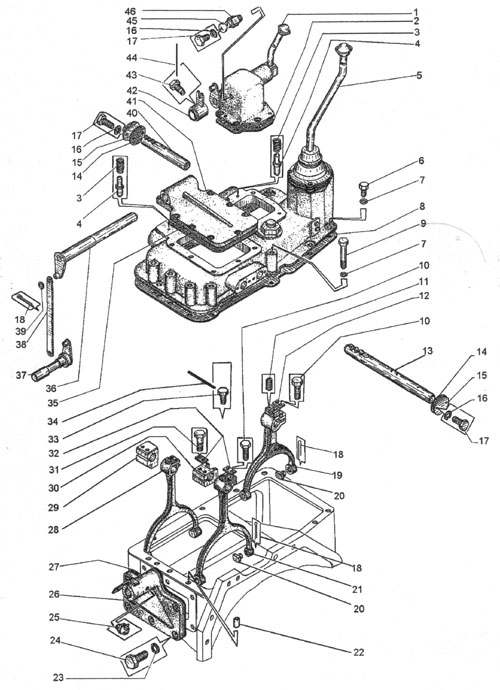

Коробка передач (ДЗ-98.10.04.000)
| Поз. |
Обозначение | Наименование | Количество
в сборочной единице | | 1 | ДЗ-98.10.04.050 | Механизм переключения реверса | 1 | | 2 | Д395В.10.04.028-1 | Прокладка | 1 | | 3 | ДЗ-98.10.04.062 | Пружина | 7 | | 4 | Д395В.10.04.015 | Фиксатор | 3 | | 5 | ДЗ-98.10.04.010 | Механизм переключения передач | 1 | | 6 | М10-6gх30.58.019 7796 | Болт | 4 | | 7 | 10.65Г.069 6402 | Шайба | 22 | | 8 | Д395Б.04.104 | Прокладка | 1 | | 9 | М10-6gх90.58.01 9 7798 | Болт | 9 | | 10 | М12-6gх35.58.019 7796 | Болт | 42 | | 11 | М10-6gх20.58.019 1478 | Винт | 1 | | 12 | 067.33.12.143 | Планка | 5 | | 13 | ДЗ-98.10.04.135 | Валик | 2 | | 14 | Д144-43-030 | Прокладка | 5 | | 15 | Д144-43-029 | Крышка | 5 | | 16 | 8.65Г.069 6402 | Шайба | 14 | | 17 | М8-6gх20.58.019 7796 | Болт | 13 | | 18 | 2х20 379 | Шплинт | 12 | | 19 | Д395В.10.04.019-1 | Вилка | 1 | | 20 | Д395Б.04.071 | Сухарик | 6 | | 21 | Д395В.10.04.018 | Вилка | 1 | | 22 | Д144-40-037 | Штифт | 2 | | 23 | 12.65Г.069 6402 | Шайба | 61 | | 24 | М12-6gх30.58.019 7796 | Болт | 11 | | 25 | 2.3 19853 | Масленка | 1 | | 26 | ДЗ-98.10.04.130 | Кронштейн в сборе | 1 | | 27 | Д395Б.04.154 | Прокладка | 1 | | 28 | ДЗ-98.10.04.100 | Вилка в сборе | 2 | | 29 | ДЗ-98.10.04.131 | Цанга | 1 | | 30 | ДЗ-98.10.04.129 | Цанга | 1 | | 31 | М12-6gх40.58.01 9 7796 | Болт | 4 | | 32 | Д395Б.04.072 | Планка | 2 | | 33 | Д395.05.02.051 | Винт стопорный | 4 | | 34 | 1,6 3282 | Проволока L=200мм | | | 35 | Д395Б.10.04.039 | Прокладка | 1 | | 36 | ДЗ-98.10.04.360 | Валик в сборе | 1 | | 37 | ДЗ-98.10.04.160 | Валик в сборе | 1 | | 38 | Д395В.10.04.034 | Тяга | 1 | | 39 | 12.01.08кп019 11371 | Шайба | 2 | | 40 | Д395В.10.04.023-1 | Валик | 1 | | 41 | Д395В.10.04.013-1 | Крышка | 1 | | 42 | ДЗ-98.10.04.340 | Рычаг | 1 | | 43 | 1,6 3282 | Проволока L=250мм | | | 44 | Д395.0503-107 | Ограничитель | 1 | | 45 | Д395А.0201.197-3 | Корпус | 1 | | 46 | Д395А.0201.918-3 | Сапун | 1 |
|
 |
