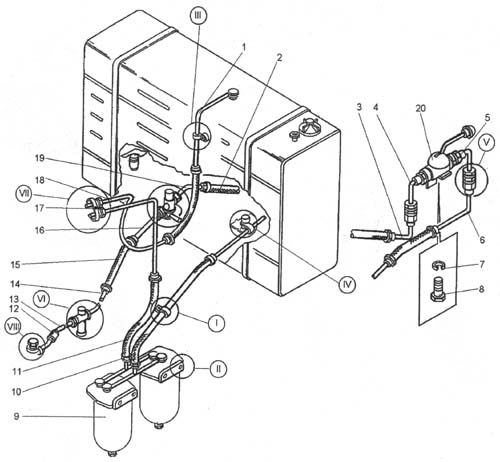

Топливная система (ДЗ-98В.31.00.000-01)
| Поз. |
Обозначение | Наименование | Количество
в сборочной единице | | 1 | ДЗ-98В.31.00.130 | Труба | 1 | | 2 | ДЗ-98В.31.00.039 | Рукав 16х25-15 L=350 ± 10мм | 2 | | 3 | ДЗ-98В.31.00.080-01 | Труба | 1 | | 4 | ДЗ-98В.31.00.090 | Труба | 2 | | 5 | 067.34.11.066 | Прокладка | 2 | | 6 | ДЗ-98В.31.00.080-02 | Труба | 1 | | 7 | 6.65Г.019 6402 | Шайба | 4 | | 8 | М6-6gх20.58.018 7798 | Болт | 4 | | 9 | 840.11.05010Г4 | Фильтр грубой очистки топлива | 2 | | 10 | ДЗ-98В.31.00.170 | Трубка | 2 | | 11 | ДЗ-98В.31.00.041 | Рукав 16х25-15 L=1200 ± 10мм | 2 | | 12 | ДЗ-98В.31.01.036 | Рукав 8х15,5-15 L= 90 ± 10мм | 1 | | 13 | ДЗ-98В.31.00.060 | Труба | 1 | | 14 | ДЗ-98В.31.00.120 | Труба | 1 | | 15 | ДЗ-98В.31.00.037 | Рукав 8х15,5-15 L= 600 ± 10мм | 1 | | 16 | ДЗ-98В.31.00.070 | Труба | 1 | | 17 | ДЗ-98В.31.00.150 | Трубка | 1 | | 18 | ДЗ-98В.31.00.140 | Трубка | 1 | | 19 | ДЗ-98В.31.00.080 | Труба | 1 | | 20 | РНМ-1КУ2 | Ручной топливодоподкачивающий насос | 1 |
|
 |
