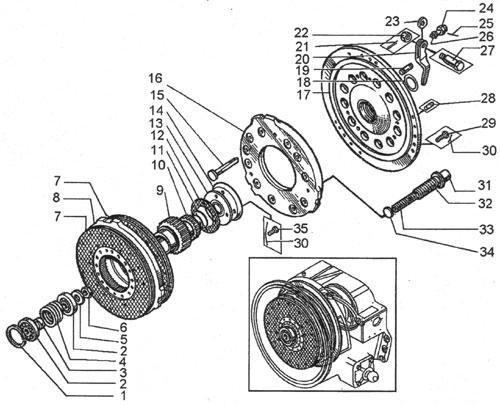

Муфта сцепления (ДЗ-98.10.02.000-1)
| Поз. |
Обозначение | Наименование | Количество
в сборочной единице | | 1 | 18-14-66 | Кольцо пружинное | 2 | | 2 | 180308С9 | Подшипник | 2 | | 3 | 18-14-62 | Втулка | 1 | | 4 | 38462 | Пружина | 1 | | 5 | 3170 | Шайба стопорная | 1 | | 6 | 700-30-2032 | Гайка | 1 | | 7 | 18-14-135 | Диск ведомый | 2 | | 8 | 18-14-44 | Диск ведущий | 1 | | 9 | 18-14-104 | Барабан зубчатый | 1 | | 10 | 18-14-78 | Муфта карданного вала | 1 | | 11 | 46812 | Кольцо уплотнительное | 2 | | 12 | 700-40-2532 | Прокладка | 1 | | 13 | 18-14-114 | Крышка | 1 | | 14 | 18-14-115 | Отражатель | 1 | | 15 | 18-14-98 | Болт | 3 | | 16 | 18-14-45 | Диск нажимной | 1 | | 17 | 18-14-142 | Фланец | 1 | | 18 | 700-40-2122 | Кольцо | 1 | | 19 | Д395Б.02.082 | Палец | 1 | | 20 | 18-14-92 | Рычаг | 3 | | 21 | 3,2х32 397 | Шплинт | 3 | | 22 | 30297 | Гайка | 3 | | 23 | 18-14-69 | Ролик | 3 | | 24 | 18-14-116 | Гайка | 3 | | 25 | КО.3 792 | ПроволокаL=0,15м | 1 | | 26 | 18-14-47 | Призма | 3 | | 27 | 18-14-49 | Палец | 3 | | 28 | 067.24.11.063 | Штифт | 3 | | 29 | 3М12-6gх35.58.019 7796 | Болт | 15 | | 30 | КО1.6 792 | Проволока L=18м | 1 | | 31 | 18-14-68 | Стакан | 12 | | 32 | 38460 | Пружина | 12 | | 33 | 38461 | Пружина | 12 | | 34 | 40546 | Прокладка | 12 | | 35 | 3М10-6gх20.58.019 7796 | Болт | 4 |
|
 |
