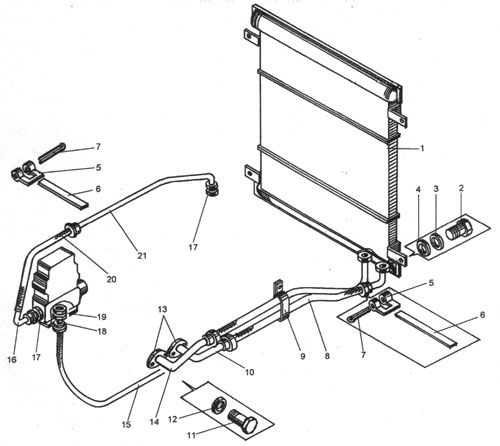

Система смазки (ДЗ-98В5.38.00.000)
| Поз. |
Обозначение | Наименование | Количество
в сборочной единице | | 1 | 21-09-5 СБ | Радиатор масляный | 1 | | 2 | М12-6gх25.019 7798 | Болт | 4 | | 3 | 12.65Г.069 6402 | Шайба | 4 | | 4 | ДЗ-98.33.00.046 | Шайба | 4 | | 5 | 700-41-3442 | Рамка | 8 | | 6 | Д395В.31.00.009 | Лента | 4 | | 7 | 6,3х36.019 397 | Шплинт | 8 | | 8 | ДЗ-98В5.38.00.004 | Рукав 16х25-16 | 2 | | 9 | 067.36.11.581 | Хомут | 1 | | 10 | ДЗ-98В5.38.00.010 | Трубопровод | 1 | | 11 | М8-6gх16.58.019 7798 | Болт | 4 | | 12 | 8.65Г.069 6402 | Шайба | 4 | | 13 | ДЗ-98А.40.05.002 | Прокладка | 2 | | 14 | ДЗ-98А.40.05.020 | Труба в сборе | 1 | | 15 | ДЗ-98В5.38.00.003 | Рукав 10х17,5-15 | 1 | | 16 | ДЗ-98А.40.05.040 | Трубка | 1 | | 17 | Д395Б.35.045 | Ниппель | 2 | | 18 | Д395-0303.909 | Трубка | 1 | | 19 | Д394-0402.058 | Ниппель | 1 | | 20 | ДЗ-98В5.38.00.002 | Рукав 10х17,5-15 | 1 | | 21 | ДЗ-98А.40.05.040-01 | Трубка | 1 |
|
 |
