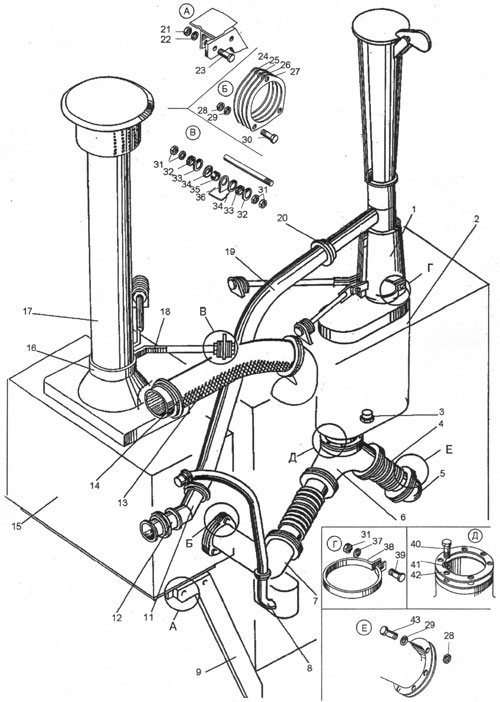

Система всасывания и выхлопа (ДЗ-98В5.32.00.000)
| Поз. |
Обозначение | Наименование | Количество
в сборочной единице | | 1 | ДЗ-98В.32.10.200 | Эжектор | 1 | | 2 | ДЗ-140А.32.00.510-01 | Глушитель | 1 | | 3 | 067.44.12.007 | Пробка | 1 | | 4 | ДЗ-98В5.32.00.430 | Сильфон | 2 | | 5 | 701.10.00.111-1 | Труба левая | 1 | | 6 | 701.10.00.109-1 | Тройник | 1 | | 7 | 701.10.00.112-1 | Труба правая | 1 | | 8 | ДЗ-98В5.32.00.450 | Патрубок | 1 | | 9 | ДЗ-98В.32.11.014 | Стойка | 1 | | 9 | ДЗ-98В.32.11.014-01 | Стойка | 1 | | 10 | ДЗ-98В5.32.00.417 | Рукав 25х35 | 1 | | 11 | ДЗ-98В5.32.00.420 | Патрубок | 1 | | 12 | ДЗ-98В5.32.00.416 | Рукав 50х61,5-16 | 1 | | 13 | 125х70010362 | Рукав | 1 | | 14 | ДЗ-98В.32.00.130 | Хомут | 2 | | 15 | ДЗ-98В.32.10.010-02 | Воздухооч иститель | 1 | | 16 | 067.36.11.142 | Хомут | 1 | | 17 | ДЗ-98В.32.00.200 | Воздухозаборная труба | 1 | | 18 | ДЗ-98В.32.00.120-01 | Стяжка | 4 | | 19 | ДЗ-98В.32.00.001 | Рукав 50х61,5-16 | 1 | | 20 | ДЗ-98.43.00.480-02 | Хомут | 4 | | 21 | М16-6Н.019 5915 | Гайка | 4 | | 22 | 16.65Г.019 6402 | Шайба | 4 | | 23 | М16-6gх40.58.019 7798 | Болт | 4 | | 24 | ДЗ-98В5.32.00.415-01 | Проставка регулировочная | 2 | | 25 | ДЗ-98В5.32.00.415 | Проставка регулировочная | 2 | | 26 | ДЗ-98В5.32.00.414 | Прокладка | 10 | | 27 | ДЗ-98В5.32.00.411 | Фланец | 2 | | 28 | М10-6Н.019 5915 | Гайка | 13 | | 29 | 10.65Г.019 6402 | Шайба | 19 | | 30 | М10-6gх55.58.019 7798 | Болт | 6 | | 31 | М12-6H.019 5915 | Гайка | 21 | | 32 | ДЗ-98В1.33.00.003 | Шайба | 8 | | 33 | ДЗ-98В1.33.00.006 | Кольцо | 8 | | 34 | ДЗ-98В1.33.00.003-01 | Шайба | 8 | | 35 | ДЗ-98В1.33.00.007 | Втулка | 4 | | 36 | ДЗ-98.32.00.153 | Стойка | 2 | | 37 | 12.65Г.019 6402 | Шайба | 5 | | 38 | 067.36.11.117 | Хомут | 1 | | 39 | М12-6gх55.58.019 7798 | Болт | 1 | | 40 | М8-6gх25.58.019 7798 | Болт | 6 | | 41 | 8.65Г.019 6402 | Шайба | 6 | | 42 | ДЗ-98В.32.00.157 | Прокладка | 1 | | 43 | М10-6gх35.58.019 7798 | Болт | 6 |
|
 |
