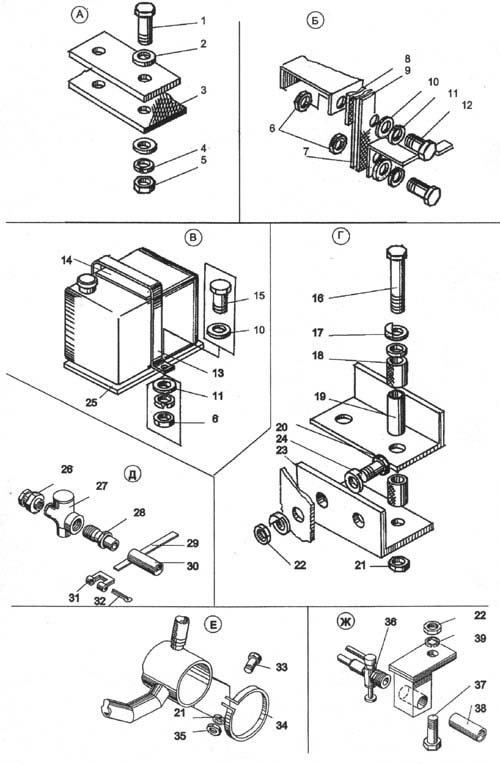

Система охлаждения и разогрева двигателя (ДЗ-98В5.33.00.000)
| Поз. |
Обозначение | Наименование | Количество
в сборочной единице | | 1 | М16-6gх65.58.019 7798 | Болт | 4 | | 2 | С16.02.019 11371 | Шайба | 8 | | 3 | Д395-0303.030 | Подушка радиатора | 2 | | 4 | 16.65Г.019 6402 | Шайба | 4 | | 5 | М16.6Н.5.019 5915 | Гайка | 4 | | 6 | М8.6Н.5.019 5915 | Гайка | 20 | | 7 | ДЗ-98В3.33.00.004 | Прокладка | 2 | | 8 | ДЗ-98В.33.00.103 | Прокладка | 2 | | 9 | ДЗ-98В3.33.00.003 | Прокладка | 1 | | 10 | С8.02.019 11371 | Шайба | 44 | | 11 | 8.65Г.019 6402 | Шайба | 36 | | 12 | М8-6gх25.58.01 9 7798 | Болт | 24 | | 13 | ДЗ-98В.33.00.104 | Скоба | 1 | | 14 | ДЗ-98В.33.00.105 | Прокладка | 1 | | 15 | М8-6gх30.58.01 9 7798 | Болт | 2 | | 16 | М10-6gх90.58.019 7798 | Болт | 8 | | 17 | 067.33.12.139 | Планка | 8 | | 18 | ДЗ-98.33.00.129 | Амортизатор | 8 | | 19 | ДЗ-98.33.00.128 | Втулка | 8 | | 20 | М12-6gх25.58.019 7798 | Болт | 13 | | 21 | М10.6Н.5.019 5915 | Гайка | 10 | | 22 | М12.6Н.5.019 5915 | Гайка | 9 | | 23 | ДЗ-98В.33.00.107 | Кронштейн | 4 | | 24 | 067.33.12.145 | Планка | 12 | | 25 | ДЗ-98В.33.00.106 | Прокладка | 1 | | 26 | ДЗ-98В.33.00.028 | Штуцер | 1 | | 27 | 11Б6бк (20-10) | Краник муфтовый | 1 | | 28 | Д395В.37.00.040-01 | Штуцер | 1 | | 29 | Д394-0402.090 | Лента | 16 | | 30 | ДЗ-98В.33.00.034 | Рукав 16х25-16 | 1 | | 31 | 700-41-3442 | Рамка | 16 | | 32 | 6,3х36.019 397 | Шплинт | 16 | | 33 | М10-6gх30.58.019 7798 | Болт | 2 | | 34 | ДЗ-98В.33.24.000 | Хомут | 6 | | 35 | 10.65Г.019 6402 | Шайба | 2 | | 36 | 2201С-28-Б | Краник проходной | 2 | | 37 | М12-6gх25.58.019 7798 | Болт | 13 | | 38 | ДЗ-98В.31.00.120-01 | Труба | 1 | | 39 | 12.65Г.019 6402 | Шайба | 5 |
|
 |
