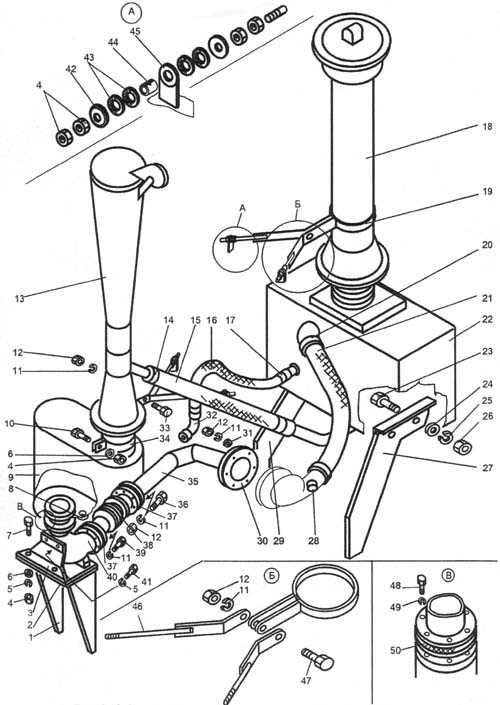

Система всасывания и выхлопа (ДЗ-98В5.32.00.000)
| Поз. |
Обозначение | Наименование | Количество
в сборочной единице | | 1 | 067.32.00.538 | Косынка | 2 | | 2 | ДЗ-98В.21.03.018 | Платик | 1 | | 3 | ДЗ-98В.32.00.142 | Кронштейн | 1 | | 4 | М12-6H.5.019 5915 | Гайка | 23 | | 5 | 12 65Г.019 6402 | Шайба | 7 | | 6 | С12.02.019 11371 | Шайба | 4 | | 7 | М12-6gх35.58.019 7798 | Болт | 4 | | 8 | 067.44.12.007 | Пробка | 1 | | 9 | ДЗ-140А.32.00.510 | Глушитель | 1 | | 10 | М12-6gх55.58.019 7798 | Болт | 1 | | 11 | 1065Г.0196402 | Шайба | 20 | | 12 | М10-6H.5.019 5915 | Гайка | 20 | | 13 | ДЗ-98В.32.10.200-01 | Эжектор | 1 | | 14 | ДЗ-98.43.00.480-02 | Хомут | 2 | | 15 | ДЗ-98В9.32.00.009 | Рукав | 1 | | 16 | ДЗ-98В9.32.00.008 | Рукав | 1 | | 17 | ДЗ-98.43.00.480-03 | Хомут | 2 | | 18 | ДЗ-98В.32.00.200 | Воздухозаборная труба | 1 | | 19 | 067.36.11.142 | Хомут | 1 | | 20 | ДЗ-98В.32.00.130 | Хомут | 2 | | 21 | 125х925 ТУ38.105.1480 | Рукав | 1 | | 22 | ДЗ-98В9.32.10.010 | Воздухооч иститель | 1 | | 23 | М16-6gх40.58.019 7798 | Болт | 4 | | 24 | С16.02.019 11371 | Шайба | 4 | | 25 | 16 65Г.019 6402 | Шайба | 4 | | 26 | М16-6H.5.019 5915 | Гайка | 4 | | 27 | ДЗ-98В.32.11.014-01 | Стойка | 1 | | 28 | 067.44.12.021 | Пробка | 1 | | 29 | ДЗ-98В.32.11.014 | Стойка | 1 | | 30 | ДЗ-98В9.32.00.007 | Прокладка | 1 | | 31 | С10.02.019 11371 | Шайба | 6 | | 32 | ДЗ-98В5.32.00.450 | Патрубок | 1 | | 33 | М10-6gх65.58.019 7798 | Болт | 1 | | 34 | 067.36.11.117 | Хомут | 1 | | 35 | ДЗ-98В9.32.00.020 | Труба | 1 | | 36 | М10-6gх30.58.019 7798 | Болт | 6 | | 37 | ДЗ-98.32.00.059 | Прокладка | 2 | | 38 | ДЗ-98.32.00.590 | Компенсатор | 1 | | 39 | М10-6gх25.58.019 7798 | Болт | 6 | | 40 | ДЗ-98В.32.00.141 | Переходник | 1 | | 41 | М12-6gх25.58.019 7798 | Болт | 2 | | 42 | ДЗ-98В1.33.00.003-01 | Шайба | 8 | | 43 | ДЗ-98В1.33.00.006 | Кольцо | 16 | | 44 | ДЗ-98В1.33.00.007 | Втулка | 4 | | 45 | ДЗ-98В.32.00.153 | Стойка | 4 | | 46 | ДЗ-98В.32.00.120-01 | Стяжка | 4 | | 47 | М10-6gх45.58.019 7798 | Болт | 2 | | 48 | М8-6gх25.58.019 7798 | Болт | 6 | | 49 | 8 65Г.019 6402 | Шайба | 6 | | 50 | ДЗ-98В.32.00.157 | Прокладка | 1 |
|
 |
